Interface Homem-Máquina

Olá caros leitores,

Já se passaram sete semanas de trabalho e felizmente estamos com nossas atividades dentro do cronograma. Durante essa semana recebemos confirmação da data e do horário da apresentação, dia 16/08/2016 às 13h30. Assim, embora as partes do projeto estejam prontas e funcionando individualmente, temos três semanas para juntarmos todas elas e fazer os testes finais.

Durante a terceira semana de Julho, nossas principais atividades foram desenvolver a Interface Homem-Máquina (IHM) e fazer o layout da placa de circuito impresso que contém o filtro de condicionamento para o sinal do inversor e as alimentações do launchpad e do display. Neste fim de semana, conseguimos terminar o código para o controle da IHM, composta por 5 botões e pelo display 16x2. Os botões fazem a navegação pelos dados mostrados no display e permitem a alteração dos valores de determinados parâmetros. As funções dos botões estão descritas na figura 1 e o teste da IHM pode ser visto no vídeo abaixo.

Durante a reunião com o nosso orientador na quarta-feira (20/07/2016), apresentamos nosso layout da placa e fizemos algumas alterações nele com as dicas que recebemos. Ajustamos algumas trilhas, melhoramos a disposição dos pinos de entrada e saída (I/O), trocamos o potenciômetro por um trimpot (por este ser mais compacto) e adicionamos um plano de terra na camada inferior da placa. Assim, com o layout pronto, podemos dar início a confecção da placa e aos testes finais.

Para esta quarta semana de Julho, daremos continuidade a integração das partes do projeto com o launchpad, ou seja, vamos confeccionar a placa e adicionaremos os botões, display e launchpad ao circuito pelos pinos I/O. Adicionamos uma sexta atividade a parte "Firmware e IHM" do cronograma, para organização das diferentes partes do código (Aquisição de dados e IHM), sendo que ela será iniciada esta semana e deve ser concluída dentro de duas semanas. Além dessas tarefas, também daremos início ao artigo final que deve ser entregue dia 12/08/2016. O nosso cronograma atualizado pode ser visto na figura 2.

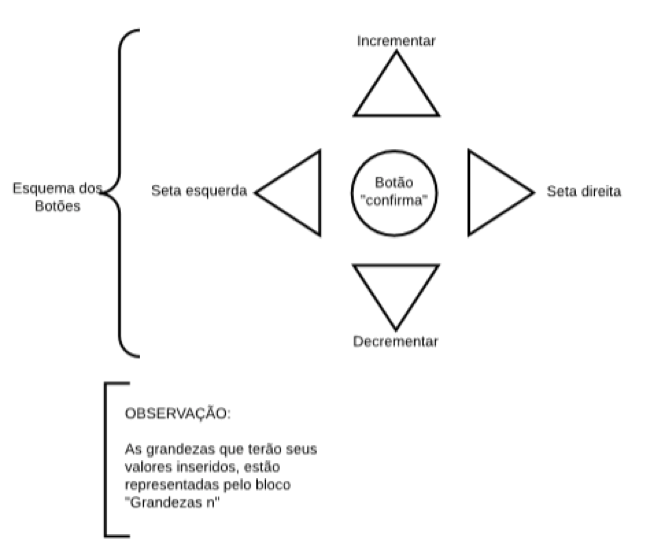

Figura 1. Funções dos botões da IHM.

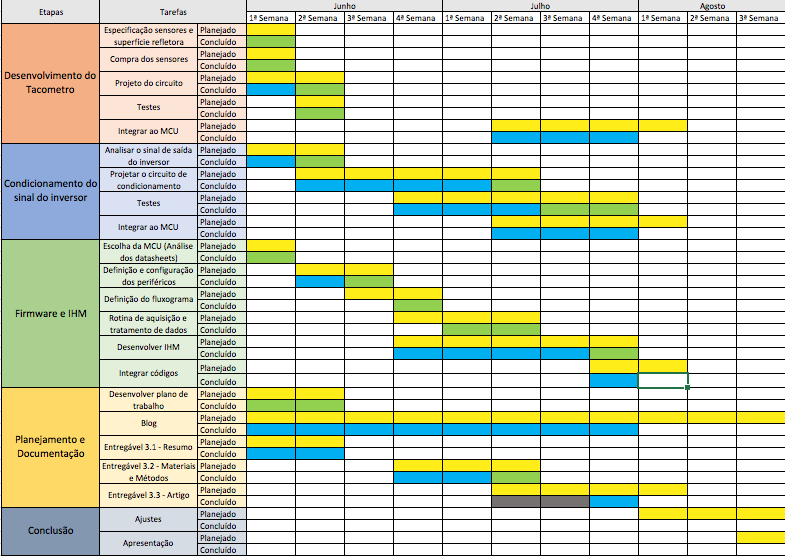

Figura 2. Cronograma do projeto.

Vídeo. Teste da IHM.
