Placa de alimentação e condicionamento de sinais

Com o desenvolvimento da Interface Homem-Máquina (IHM), a equipe também se encontra no processo de confecção da placa de circuito impresso, contendo tanto o condicionamento de sinal proveniente do inversor quanto a alimentação de alguns componentes como: amplificadores operacionais e o microprocessador. Além disso, a placa possui pinos disponíveis para a coleta dos sinais de saída, conforme requisitado no roteiro de elaboração do Projeto Integrador. O layout da placa pode ser visto logo abaixo.

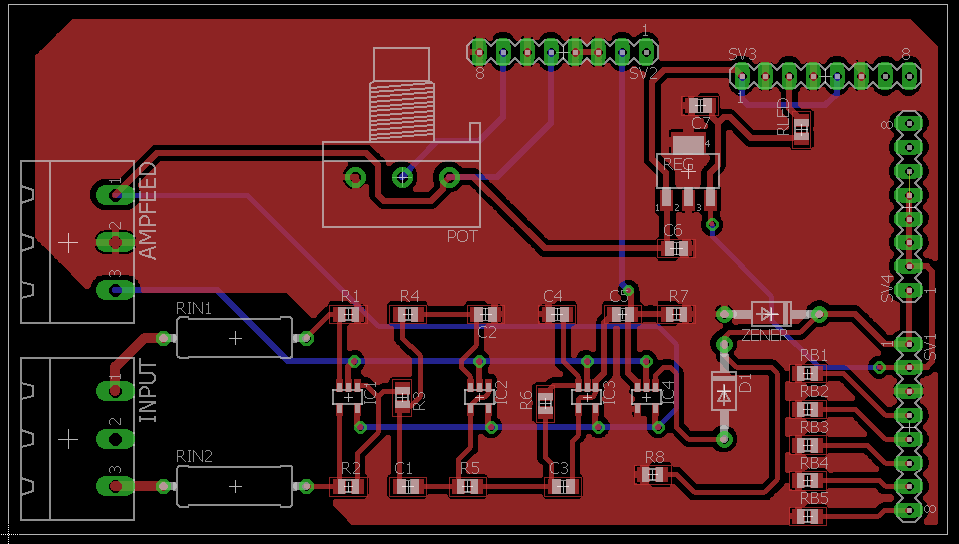

Figura 1. Layout da placa do circuito a ser utilizado no PI
