Andamento do projeto e Circuito de Condicionamento

Essa semana fez-se o circuito para condicionar o sinal proveniente do inversor (figura abaixo). Já foi feito o teste do filtro e o regulador de tensão e ambos funcionaram de acordo com o esperado, faltando apenas testar o comparador. Na próxima semana tentará ser feito pela equipe, modificações nesse circuito para utilizar uma alimentação simples em vez da atual que é simétrica. Na próxima postagem será mostrado como se chegou aos valores de resistência e capacitância do circuito já com alguma possível alteração.

Essa semana a equipe, também, cumpriu com um dos entregáveis programados e já está se organizando para dar inicio a elaboração dos entregáveis seguintes.

Figura 1. Etapa que regula a tensão de entrada

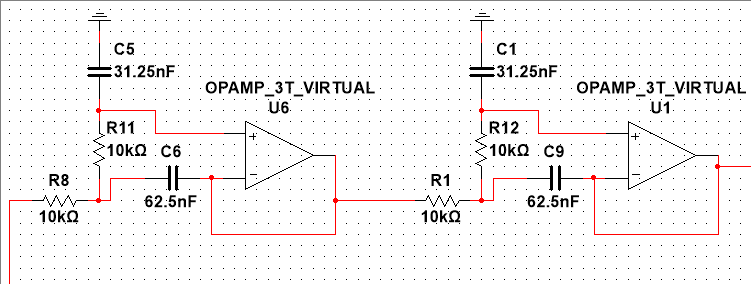

Figura 2. Filtro de 4ª ordem utilizando dois biquads

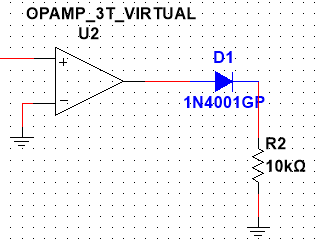

Figura 3. Comparador que satura o sinal e elimina a parte negativa

Figura 4. Visão do circuito de condicionamento completo
